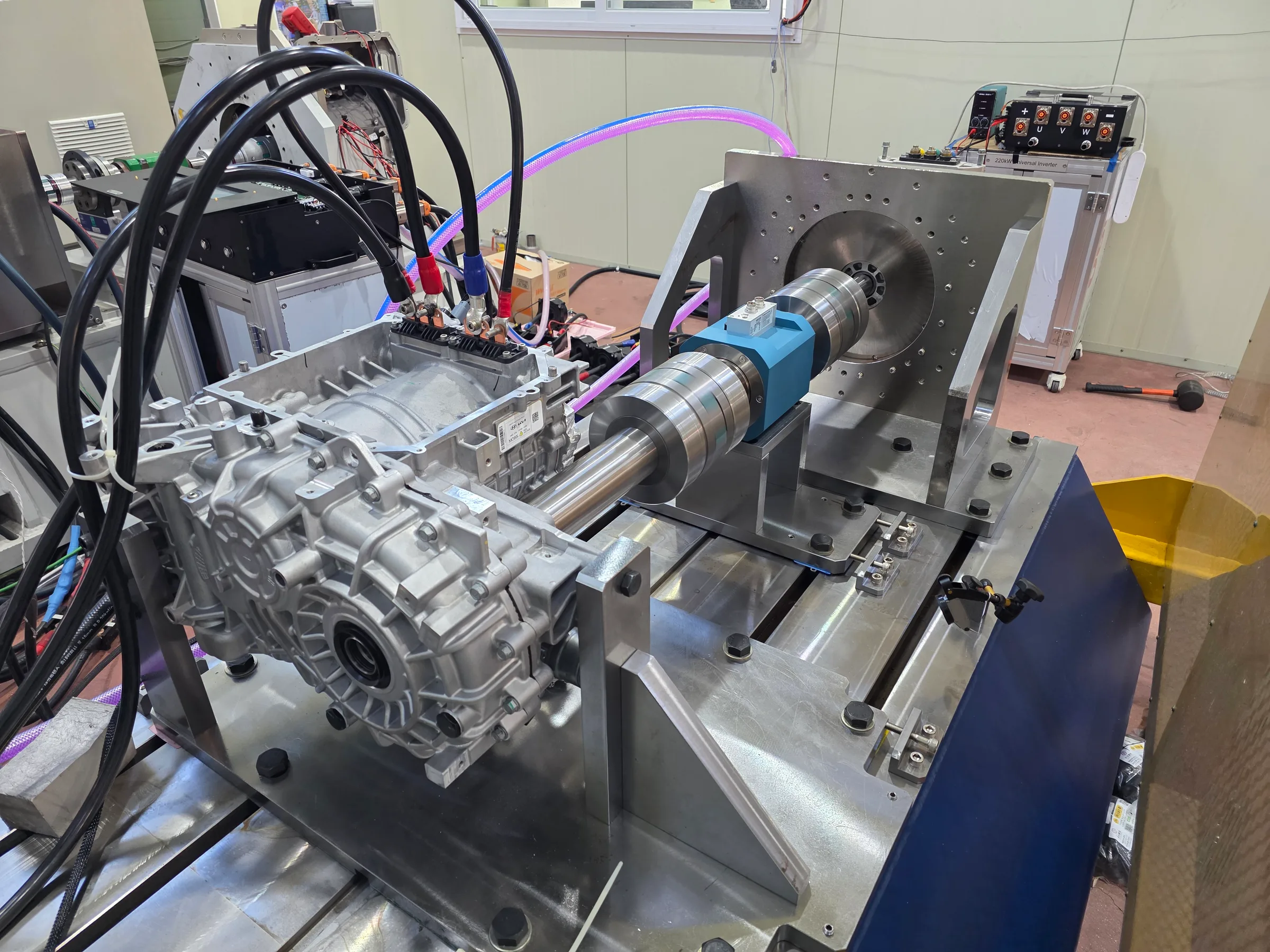

220kW 파워트레인 다이나모

개요

핵심 구성 및 적용 범위

모터와 파워트레인 시험에 필요한 설비와 운전 조건을 함께 살펴봅니다.

대상 모터, 전압, 출력, 제어 방식에 따라 장비와 운전 조건을 검토합니다.

주요 사양

시험 용도모터/기어 조립품 시험

부하 종류IPMSM (매입형 영구자석 동기전동기)

연속 출력200kW * 2P

연속 토크1700Nm * 2P @ 1,256rpm

최대 출력282kW * 2P @ 800rpm

최대 토크3,360Nm * 2P @ 800rpm

최대 속도1,700rpm @ Motor 18,000rpm

DC 전압250~750Vdc

DC 출력 및 전류375Adc @ 400Vdc, 150kW

DC 출력 및 전류285Adc @ 700Vdc, 200kW

토크센서Kistler 4503B5K0WP0B1KA2, 5,000Nm

지원 내용

01

다이나모 시험 구성 제안4

02

출력·전압·속도 조건 안내5

03

현장 시험 운영 지원6

문의 전 참고사항
