MCU_IONIQ5_EV_REARNE/CV/JW EV 인버터
재사용 인버터
재사용 / 용도변경 가능모터 시험용모터 맵핑 가능CAN 통신 탑재 가능조작 교육 가능아이오닉5/6/EV6/GV60 등

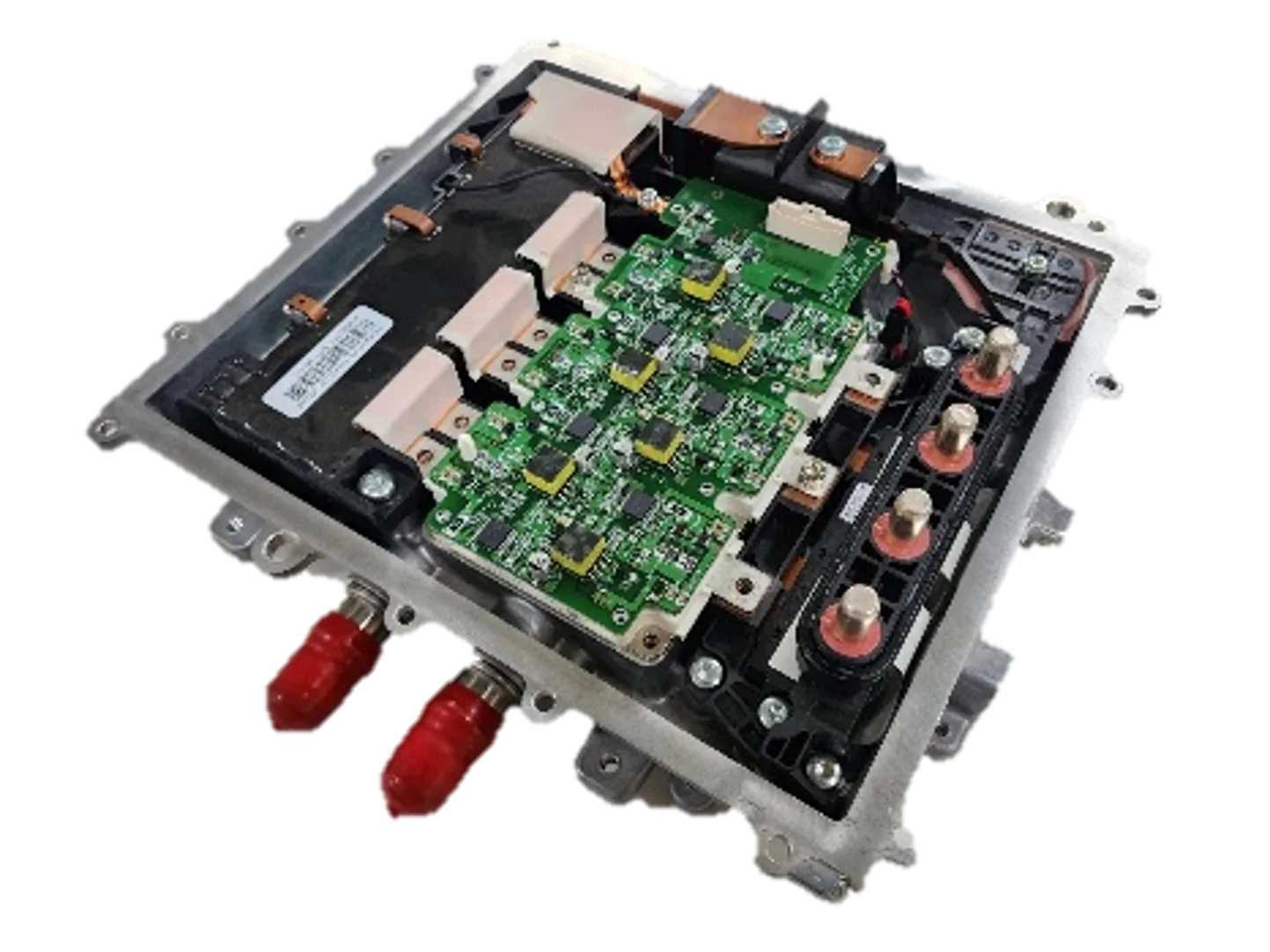

양산 인버터 내부 보드와 전원 연결부를 바탕으로 개조 방향을 살펴봅니다.DC 정격 전압680VdcDC 전압 범위20 to 800VdcAC 연속 출력110kW @ 800VdcAC 최대 출력170kW @ 800Vdc 개요
핵심 구성 및 적용 범위
양산 차량 인버터를 시험·개발 장비로 활용하기 위한 개조 방향을 제안합니다.
차종, 인버터 모델, 사용 목적에 따라 점검 항목과 개조 방향이 달라집니다. 보유 장비와 적용 목적을 바탕으로 상담을 진행합니다.
주요 사양
적용 검토 항목
DC 정격 전압680Vdc
DC 전압 범위20 to 800Vdc
AC 연속 출력110kW @ 800Vdc
AC 최대 출력170kW @ 800Vdc
AC 최대 주파수1,400Hz
최대 효율98 ↑
냉각 방식수냉식
스위칭 주파수5 ~ 20kHz
고장 보호DC 부족/과전압, AC과전류, 인버터 과온도, 모터 과온도, 모터 과속도
통신 사양CAN 2.0B
위치 센서레졸버 / 엔코더 / 홀센서
구동 가능 모터IM / PM / SynRM
지원 내용
요청 목적에 맞춰 아래 내용을 함께 검토합니다
01차종별 인버터 적용성 검토
02시험용 입출력 조건 안내
03개조 범위와 운용 리스크 협의
문의 전 참고사항
문의 시 함께 전달할 내용
- 시험 또는 시연 목적
- 800V 전원 조건
- 요구 출력 범위
- 대상 모터와 냉각 환경
- 희망 일정과 설치 장소
