KIT1_P6_IGBT_400V_125kW

KIT1_P6_IGBT

스타파워의 P6 패키지 전력반도체 판촉용 인버터

StarPower N6 PackageIGBT Module

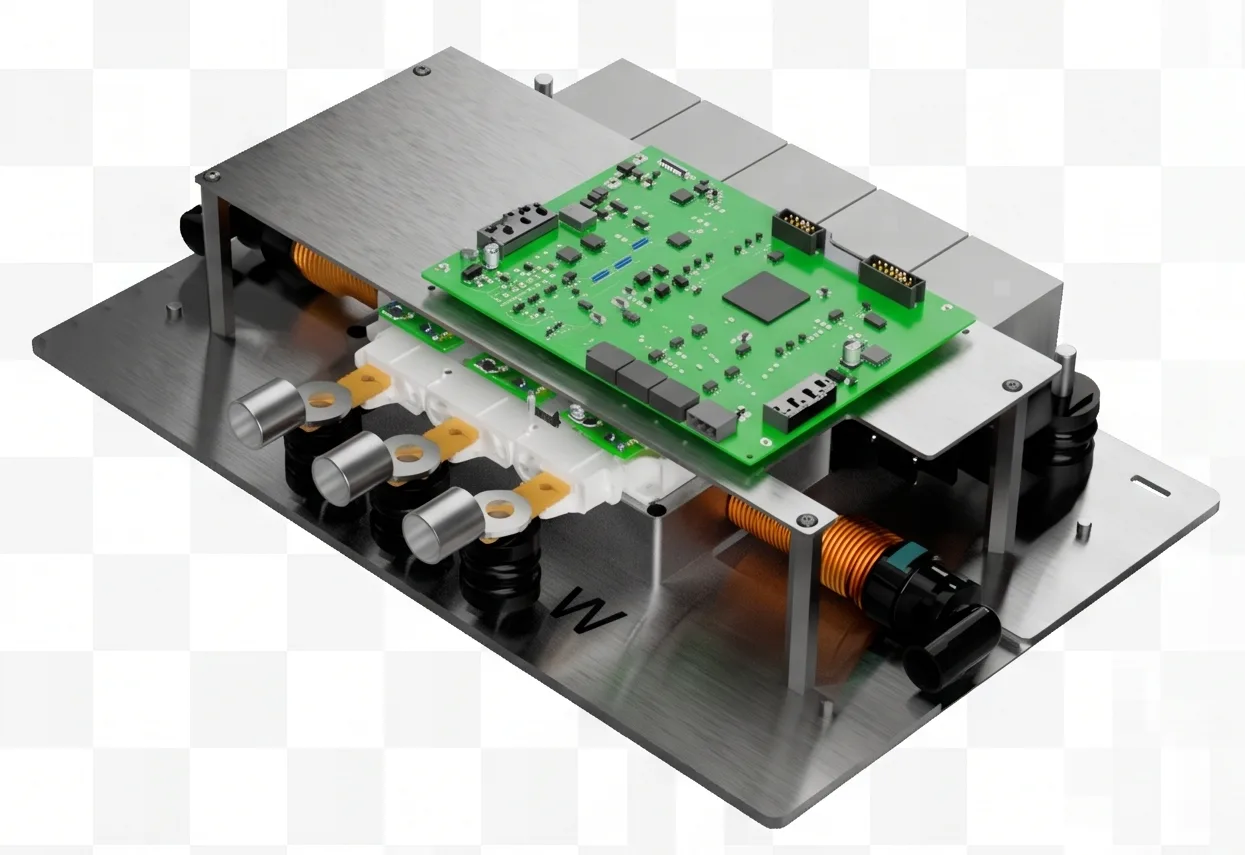

KIT1_P6_IGBT_400V_125kW 관련 이미지
전력반도체 시연에 필요한 제어부와 구동 구성 이미지입니다.
DC 정격 전압400Vdc
DC 전압 범위20 to 450Vdc
DC 입력 전류(연속)160Adc @ 400Vdc, 65kW
DC 입력 전류(최대)315Adc @ 400Vdc, 125kW
주요 사양

인버터 사양

DC 정격 전압400Vdc
DC 전압 범위20 to 450Vdc
DC 입력 전류(연속)160Adc @ 400Vdc, 65kW
DC 입력 전류(최대)315Adc @ 400Vdc, 125kW
AC 연속 출력65kW
AC 최대 출력125kW
AC 최대 전류750Apk (530Arms)
AC 최대 주파수800Hz
최대 효율97↑
냉각 방식수냉식 / 15LPM ↑
스위칭 주파수5 ~ 10kHz
고장 보호DC 부족/과전압, AC과전류, 인버터 과온도, 모터 과온도, 모터 과속도
통신 사양CAN 2.0B
위치 센서레졸버 / 엔코더 / 홀센서
구동 가능 모터IM / PM / SynRM
